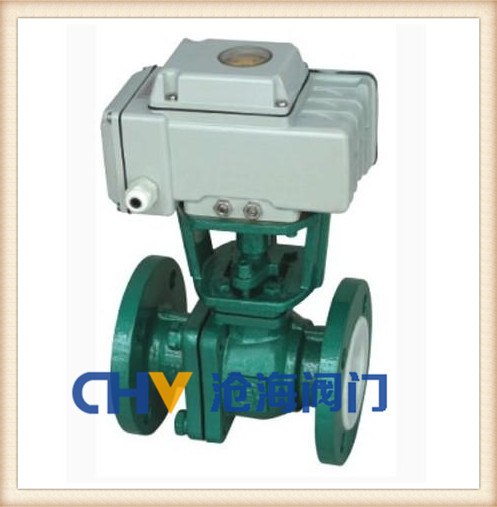

Q941F4,Q941F46電動襯氟法蘭球閥產品概述
Q941F46電動襯氟球閥、Q941F4耐腐蝕電動球閥是由電動執行機構和O型襯氟球閥組成。閥體內腔及球芯均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蝕性和密封性。電動襯氟球閥主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC/380V電源即可控制運轉。耐腐蝕電動球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
Q941F4,Q941F46電動襯氟法蘭球閥技術參數
公稱通徑(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
公稱壓力(MPa) | PN1.0、1.6MPa | |||||||||||||
泄漏量 | 軟密封：零泄漏 | |||||||||||||
閥體形式 | 兩段式閥體(浮動球體) | 兩段式閥體(固定球體) | ||||||||||||
閥芯形式 | “O”型球形閥芯 | |||||||||||||
密封填料 | 聚四氟乙烯(PTFE) | |||||||||||||
連接形式 | 法蘭 | |||||||||||||
可調范圍 | DN15-65 | DN80-300 | ||||||||||||
250:1 | 350:1 | |||||||||||||
基本誤差 | ±1% | |||||||||||||
死區 | ≤1% | |||||||||||||
回差 | ≤1% | |||||||||||||
適用溫度 | 密封面 | |||||||||||||
PTFE≤180℃ | ||||||||||||||
配置執行機構 | 可配PSQ、HQ、361RS、HR等系列角行程電動執行機構 | |||||||||||||
控制方式 | 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) | |||||||||||||
Q941F4,Q941F46電動襯氟法蘭球閥執行器技術參數
電源電壓 | AC220/380V，50/60Hz |
輸出力矩 | HR：50N·M～2000N·M；HQ：50N·M～3000N·M |
動作范圍 | 0～90° 0～360° |
動作時間 | 15秒/30秒/60秒 |
保護裝置 | 過熱保護 |
環境溫度 | -30°～60° |
手動操作 | 同附件帶手柄、手輪 |
限位 | 電氣、機械二重限位 |
防護等級 | 相當于IP-65 |
防爆等級 | ExdII BT4；特殊要求可定制ExdII BT6 |
位置測量 | 可選裝開關或電位計 |
驅動電機 | 8W/E |
進線接口 | PE1/2〞進線線鎖 |
Q941F4,Q941F46電動襯氟法蘭球閥主要設計標準
設計與制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
法蘭尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
結構長度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
檢驗與試驗 | JB/T 9092、API 598、GB/T13927 |
主要零件材料
零件名稱 | 材料 | |||
閥體、閥蓋 | WCB+F46 | 304(CF8)+F46 | 316(CF8M)+F46 | 316L(CF3M)+F46 |
球體 | 2Cr13+氮化處理+46 | 304+46 | 316+46 | 316L+46 |
閥桿 | 2Cr13+46 | 304+46 | 316+46 | 316L+46 |
閥座密封圈 | PTFE、碳素纖維＋PTFE | |||
密封填料 | V型聚四氟乙烯填料 | |||
Q941F4,Q941F46電動襯氟法蘭球閥外形連接尺寸
公稱通徑 | 標準值 | 參考值 | ||||||||
DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | n-Φd | W | H |
PN1.6(MPa) | ||||||||||
15 | 1/2 | 140/130 | 95 | 65 | 45 | 2 | 14 | 4-Φ14 | 231 | 350 |
20 | 3/4 | 140/130 | 105 | 75 | 55 | 2 | 16 | 4-Φ14 | 231 | 370 |
25 | 1 | 150/1340 | 115 | 85 | 65 | 2 | 16 | 4-Φ14 | 231 | 375 |
32 | 11/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-Φ18 | 231 | 385 |
40 | 11/2 | 180/165 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 231 | 390 |
50 | 2 | 200/203 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 231 | 435 |
65 | 21/2 | 220/222 | 180 | 145 | 120 | 3 | 20 | 4-Φ18 | 261 | 460 |
80 | 3 | 250/241 | 195 | 160 | 135 | 3 | 22 | 4-Φ18 | 261 | 465 |
100 | 4 | 280/305 | 215 | 180 | 155 | 3 | 24 | 8-Φ18 | 285 | 612 |
125 | 5 | 320/356 | 245 | 210 | 185 | 3 | 26 | 8-Φ18 | 285 | 625 |
150 | 6 | 360/394 | 280 | 240 | 210 | 3 | 28 | 8-Φ23 | 325 | 700 |
200 | 8 | 457 | 335 | 295 | 265 | 3 | 30 | 8-Φ23 | 325 | 740 |
